6000頭以上母豬場的設計與施工一直不為外人所知，筆者今天將一個完整的年提供15萬頭斷奶仔豬的繁殖場設計思路與諸位共享。
生產區規劃設計

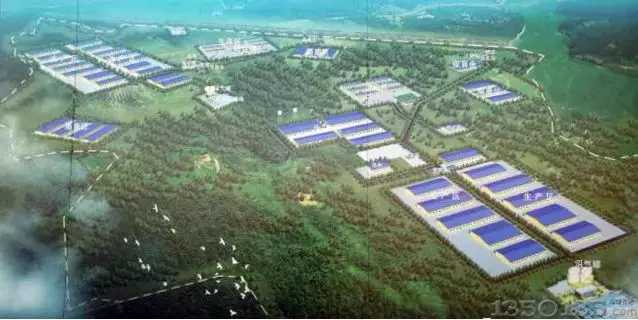

1 規劃布局

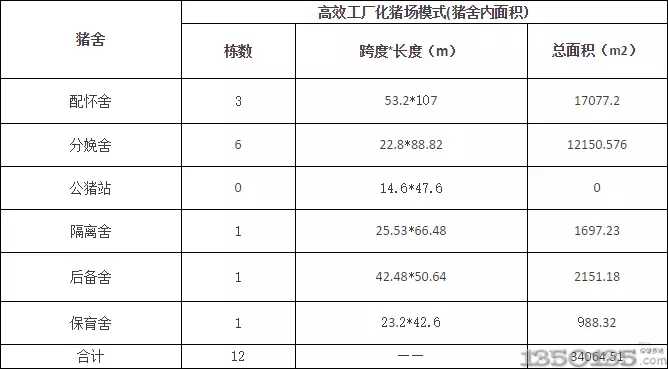

2 高效工廠化豬場豬舍面積

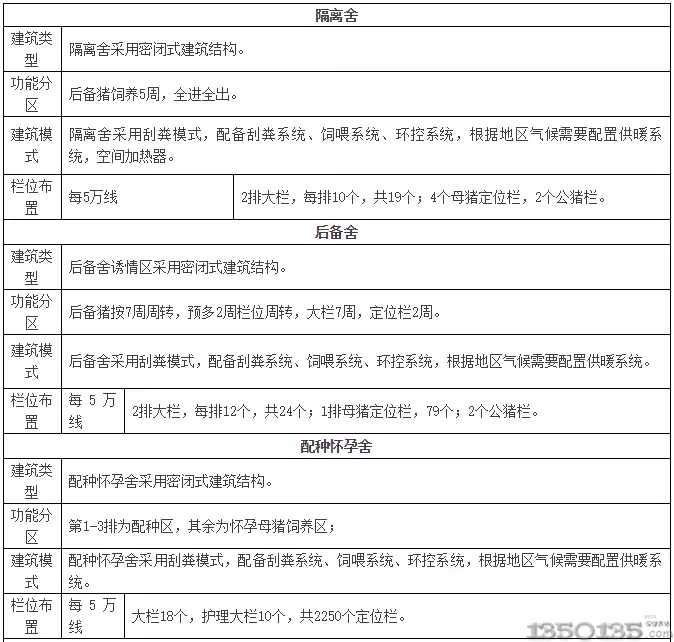

豬舍單體設計思路

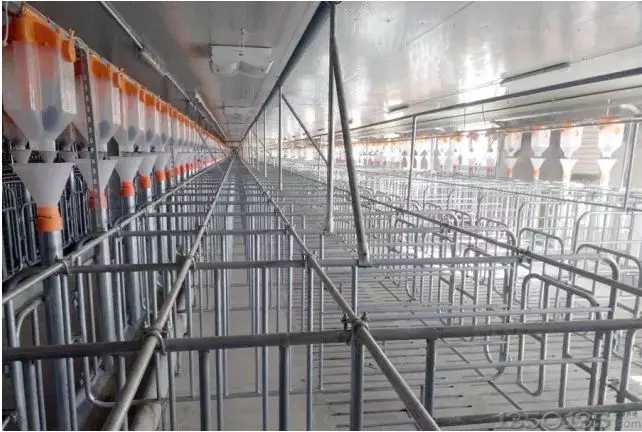

豬欄設備設計

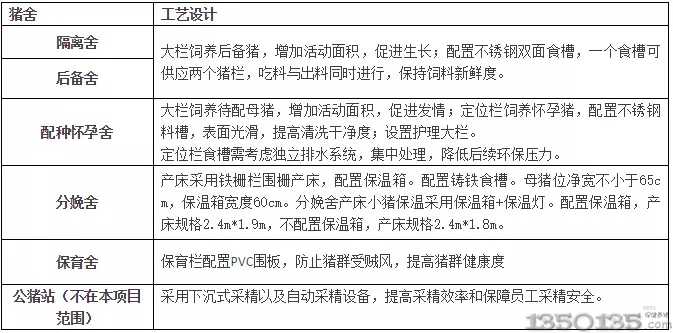

1 豬欄設備工藝設計
2 豬欄設備配置
注：欄位包括飼養豬群欄位和周轉機動欄位。隔離、后備舍以半漏縫為主，南方高溫高濕地區、最低氣溫不低于零度，隔離、后備舍可考慮采用全漏縫。
豬場清糞系統設計
1 清糞系統工藝設計
2 清糞系統設施配置
環控系統設計
1 設計依據
在夏秋季炎熱天氣，配置風機、水簾降溫，豬舍室內溫度須控制在豬群舒適范圍，通風采用縱向大通風模式，通過大風速產生風冷效應，降低豬的體感溫度。在冬季寒冷天氣，配置天花通風窗及地溝風機、風機通風換氣，豬舍室內換氣量高于豬群最小呼吸量。春秋冬季通風量平緩變化，通風模式平滑過渡，不對豬只造成應激。
由能量守恒定律可建立模型“豬群產熱+圍墻傳遞室外熱量+屋面傳遞室外熱量-通風帶走熱量-水簾帶走熱量-室內水汽蒸發帶走熱量=室內熱量 ”，室內熱量的控制決定室內溫度的變化。通過增加建筑材料隔熱性能，利用風機水簾等方式可達到降低溫度的目的。
豬舍室內溫度控制表
豬舍室內通風量控制表
注：數據來源于《GBT 17824.3-2008 規模豬場環境參數及環境管理》
2 環控系統工藝設計
01、華中地區設計標準：
各豬舍夏季炎熱時期采用縱向通風模式，開啟水簾和風機，從水簾處進風，山墻風機排風換氣，利用水簾蒸發和風冷效應實現通風降溫；冬季低溫時期采用垂直通風模式，開啟天花進風窗和部分山墻風機地溝風機，關閉水簾進風口。既滿足豬只最小通風量需求，又避免冷應激和熱量散失。春秋季節采用縱向/橫向+垂直通風模式，根據外部氣候溫度變化平緩過渡通風模式，進風口在天花進風口和水簾進風口之間逐步切換。
a、 配種懷孕舍、 隔離舍、公豬舍、后備舍

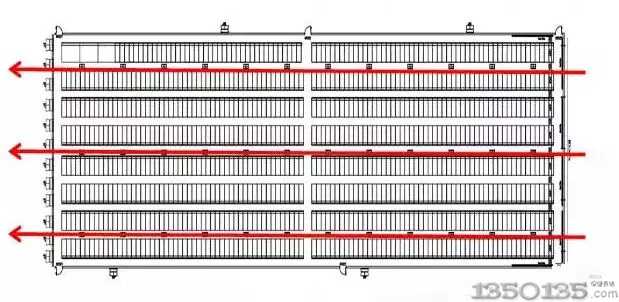

兩棟式配懷舍夏季縱向通風
隔離舍、公豬舍、后備舍夏季縱向通風
豬舍冬季垂直通風（屋檐口進風，新鮮空氣經天花進入舍內，污氣由風機抽走）
b、棟式分娩舍夏季縱向通風
保育舍夏季縱向通風
考慮南方及中部地區高溫高濕氣候，夏季分娩舍采用縱向通風；夏季開啟水簾，新鮮空氣降溫；冬季關閉水簾，新鮮空氣直接進入屋檐口，冬季新鮮空氣由天花小窗進入豬舍，污氣由風機抽走。保育舍夏季縱向通風，其他季節與分娩舍一致。

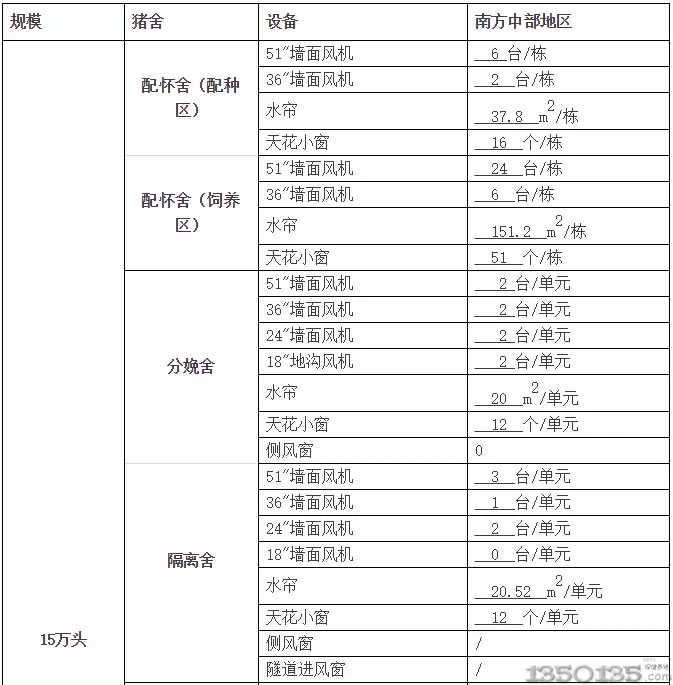

4 環控系統設備配置
飼喂系統設備設計
1 設計依據
01、飼料廠飼料存放在成品散裝倉或噸袋，存放時間為_3_天；豬場內存放時間為_6_天；保證飼料新鮮度和場內飼料運輸防疫控制，同時豬場飼料存量充足，預防惡劣天氣出現飼料運輸問題。
02、飼料品種
▶️►專門用于貯存的轉運料塔
2 飼喂系統設施配置
▶️►保育車間內景
供暖系統設備設計標準
1 設計內容
豬場供暖設計方案的內容由供暖模式、供暖能源和供暖設備三部分組成。
01、供暖方式：以自動化集中供暖模式代替煤爐、熱風爐分布供暖模式，減少能源損耗，降低成本，減員增效。
02、供暖能源：燃料采用生物質、天然氣、石油液化氣等環保高效能源，提高供暖系統的升溫效率；
03、供暖設備：散熱片、地暖板控制器、電磁閥等關鍵部件采用進口設備，保證供暖系統運行安全、高效、控溫精準，提高系統使用壽命。
2 設計依據
由能量守恒定律可建立模型“需要補充熱量=建筑損失熱量+通風損失熱量-豬群發熱量”，室內熱量的控制決定室內溫度的變化。通過增加建筑材料保溫性能，利用供暖系統等方式可達到升溫保暖的目的。
在寒冷季節，豬舍配備供暖設備，控制室內溫度在豬群舒適范圍。舒適范圍見下表。
豬舍最佳溫度
不同地區各類豬舍供熱指標

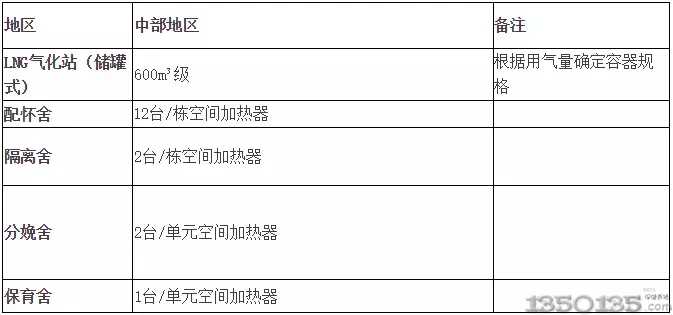

4 供暖系統設備配置

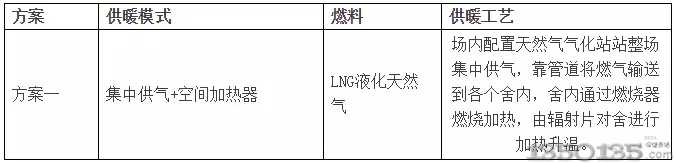

集中供氣+空間加熱器

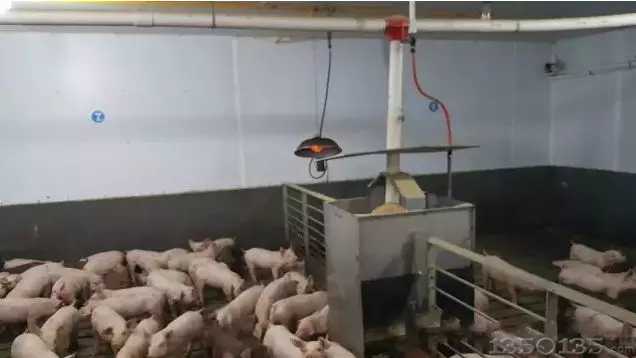

▶️保育舍的空間加熱器
水電系統設備設計標準
1 設計原則
01、場內主電路采用TN-S供電系統，全場電路線路采用RVV、BVV等國標銅芯電線電纜，預防觸電，保證安全。舍內水線系統采用PVC水管，沿天花布設，提高安裝效率，鋪設美觀；配置減壓閥，保證舍內水壓穩定，節約用水。
02、漏電開關、電線電纜采用斯奈德等國外優質品牌，保證系統安全、穩定運行。
2 水電系統工藝設計
3 水電系統設備配置
保障措施及應急預案
1 保障措施及應急預案設計

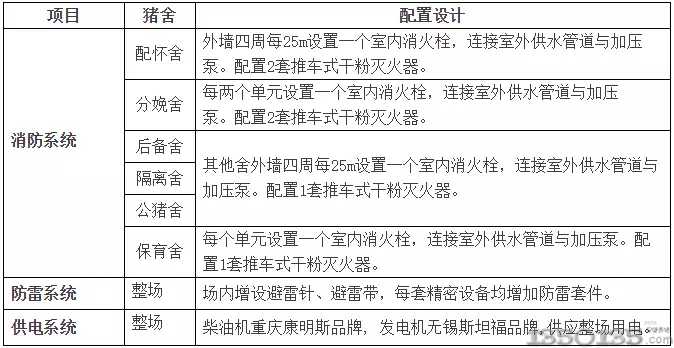

2 保障措施及應急預案設施配置
